Fixation panneau solaire toiture : les règles du couvreur

La fixation d’un panneau solaire en toiture repose sur trois pièces : un ancrage vissé dans la charpente, un rail porteur qui répartit les efforts, et des pinces qui brident le module. Seul l’ancrage change avec la couverture. Crochet réglable sur tuile, patte à visser sur bac acier, plot lesté sur toit plat.

Trois vérifications de couvreur avant le premier crochet

Le parc photovoltaïque français atteignait 33 GW au 31 mars 2026, d’après les statistiques du Service des données et études statistiques du ministère de la Transition écologique. Les installations de moins de 9 kWc, celles des maisons individuelles, ont représenté 74 % des nouveaux raccordements du premier trimestre pour 7 % de la puissance ajoutée. Autrement dit : l’essentiel des chantiers se joue sur des toitures de particuliers, souvent anciennes, rarement conçues pour une charge supplémentaire.

La charpente tranche avant le commercial

Une pose en surimposition ajoute une charge permanente sur des chevrons qui portent déjà la couverture, l’écran de sous-toiture et parfois l’isolant. Le dimensionnement se calcule, il ne s’estime pas à l’œil depuis le sol. La norme NF EN 1991-1-3, partie neige de l’Eurocode 1, sert de référence : son annexe nationale française fixe la charge caractéristique de neige au sol entre 0,45 kN/m² en zone A1 et 4,50 kN/m² en zone E2, avec une majoration appliquée dès que le site dépasse 200 mètres d’altitude. Une même fixation photovoltaïque ne travaille pas pareil dans les Landes et dans un village de montagne.

L’état du bois compte autant que la section. Un chevron piqué par les insectes ou gorgé d’eau par une ancienne infiltration ne retiendra pas un tirefond en traction, quel que soit le matériel. Notre guide du traitement de charpente en bois décrit les sondages à mener depuis le comble avant de percer quoi que ce soit.

L’âge de la couverture commande le calendrier

Poser un champ photovoltaïque sur un toit fatigué revient à verrouiller le problème sous le verre et l’aluminium. Déposer puis reposer l’installation pour refaire la couverture dessous coûte pratiquement une seconde pose. Quatre repères suffisent à trancher :

• une couverture à moins de dix ans de sa fin de vie se rénove d’abord, jamais après ;
• des tuiles qui se délitent sous le marteau interdisent tout appui ponctuel ;
• un écran de sous-toiture absent, déchiré ou posé à l’envers se reprend pendant la même intervention ;
• une charpente déformée se redresse avant, sinon les rails ne se déjaugeront jamais correctement.

La zone d’implantation se choisit depuis l’intérieur

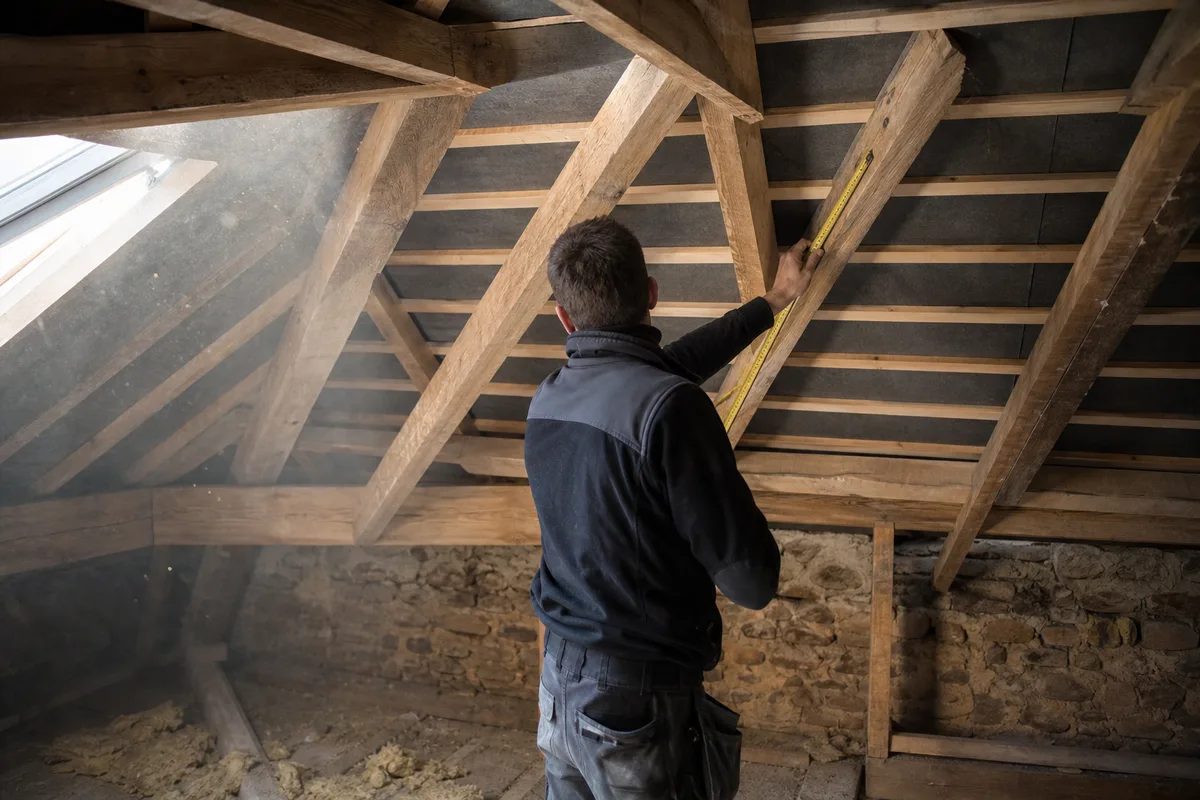

Le calepinage théorique du logiciel commercial ignore les fermettes, les entraits, les conduits et les trémies de fenêtres de toit. Montez dans le comble, repérez l’axe réel des chevrons au mètre, reportez-le sur la couverture. Cette demi-heure de relevé évite les crochets décalés que les experts retrouvent ensuite dans les dossiers de sinistre.

Le crochet se visse dans le chevron, jamais dans le liteau

Le liteau existe pour accrocher une tuile. Il reprend une charge verticale, répartie, modeste. Un crochet photovoltaïque lui impose autre chose : une traction ponctuelle, amplifiée par un bras de levier, qui s’inverse à chaque rafale sous le champ de modules. Sa section n’est pas calculée pour ça, et les pointes qui le tiennent encore moins.

Le guide RAGE consacré aux systèmes photovoltaïques par modules rigides en toitures inclinées, publié en mars 2013 dans le cadre du programme Règles de l’Art Grenelle Environnement, va plus loin sur bâtiment existant : il impose le remplacement de tous les éléments de liteaunage et de voligeage destinés à recevoir les fixations. Le bois d’origine, éprouvé par vingt hivers, ne se réemploie pas sous un ancrage neuf. En toiture isolée par sarking, où la couche d’isolant éloigne la charpente, le même document renvoie la fixation vers les contre-lattes ou vers une planche solidaire de ces contre-lattes.

La contrainte se durcit encore en altitude, là où la charge de neige dépasse largement les valeurs de plaine et où le déneigement naturel travaille les fixations en cisaillement. Sur les couvertures de montagne, la nature du support et l’épaisseur du manteau neigeux dictent le modèle de crochet bien avant le rendement des modules, et un intermédiaire qui connaît les toitures de la vallée trie les installateurs sur ce critère : c’est la logique de Panneau solaire Embrun, courtier installé dans les Hautes-Alpes, qui met en relation avec des poseurs certifiés RGE de la communauté de communes de Serre-Ponçon et fait chiffrer plusieurs devis comparés sous quarante-huit heures. Un crochet de plaine posé sur un rampant de montagne finit toujours par se voir.

Ce que la fixation doit encaisser

Les modules eux-mêmes sont qualifiés en laboratoire. La norme NF EN IEC 61215 soumet un panneau à un essai de charge mécanique de 2400 pascals, valeur portée à 5400 pascals en face avant pour les modules destinés aux fortes accumulations de neige et de glace. La face arrière, elle, est testée en dépression pour simuler l’arrachement par le vent. Un module tient donc ces valeurs, mais l’essai ne dit rien du support : l’ancrage dans la charpente reste le maillon faible.

Les règles d’ancrage qui ne se négocient pas

• Tirefonds en acier inoxydable, avec pré-perçage adapté à l’essence du bois pour éviter le fendage ;
• deux points de fixation par crochet au minimum, alignés dans l’axe du chevron ;
• pièce de répartition, planche ou profilé métallique, dès que l’écartement des chevrons ne coïncide pas avec le calepinage ;
• rails continus qui répartissent la charge sur plusieurs crochets, jamais une fixation isolée en bout de rang ;
• jeu de dilatation prévu sur les longs rails en aluminium, qui bougent de plusieurs millimètres entre l’hiver et l’été ;
• crochets renforcés et densité augmentée en rives et en angles, zones où la dépression de vent est maximale.

Un système de fixation par famille de couverture

Le principe reste identique d’un toit à l’autre : traverser la peau, atteindre la structure, rendre la traversée étanche. Seules les pièces changent.

Tuiles : le crochet réglable et ses variantes

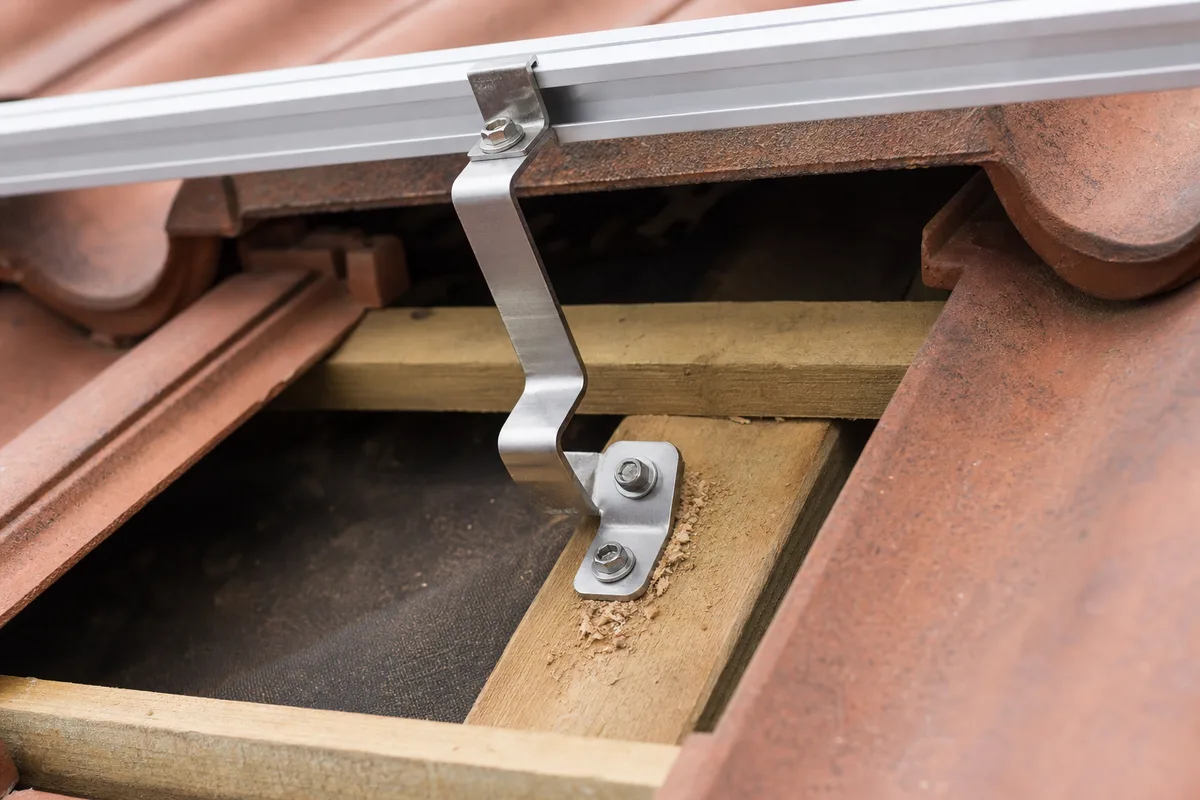

Sur tuile mécanique, le crochet réglable reste la solution de référence, avec une platine vissée dans le chevron et une tige qui ressort entre deux rangs. Le geste critique : la tuile qui recouvre la tige doit être dégagée à la meuleuse pour reposer librement, sans jamais porter sur le métal. Une tuile qui prend appui sur un crochet se fend au premier gel.

La tuile canal et la tuile romane compliquent la donne, puisque leur galbe ne supporte aucun point dur. Le couvreur pose alors une traverse ou une plaque sur le support, et fait ressortir la tige dans l’axe du canal. La tuile plate impose le raisonnement inverse : son triple recouvrement laisse peu de place, et le crochet doit être choisi dans une version plate à passage réduit.

Ardoise : le voligeage change tout

L’ardoise naturelle relève du NF DTU 40.11, publié en décembre 2020, qui prescrit un support continu et des ardoises conformes à la NF EN 12326 dans une épaisseur de 4 à 7 millimètres. Ce voligeage continu est une chance : un plan d’appui homogène pour des crochets plats. Le prix à payer, c’est la fragilité du matériau. Une ardoise recoupée à la disqueuse puis reposée en force fissure à la première gelée, et la reprise se fait alors sur trois rangs, pas sur une pièce.

Bac acier et fibrociment : la vis remplace le crochet

Sur une couverture en plaques nervurées, relevant du NF DTU 40.35, la fixation se boulonne directement en sommet d’onde à travers la tôle, avec une vis autoperceuse munie d’une rondelle et d’un joint EPDM. Percer en fond d’onde, là où l’eau ruisselle, garantit l’infiltration à moyen terme. Le couple de serrage se contrôle : un joint écrasé ne joue plus son rôle. Notre page sur la couverture en bac acier détaille le sens de pose et les recouvrements qui conditionnent cette étanchéité.

Le fibrociment ondulé demande une précaution supplémentaire. L’interdiction française de l’amiante résulte du décret du 24 décembre 1996, entré en vigueur au 1ᵉʳ janvier 1997 : toute plaque antérieure impose un repérage avant travaux, et le perçage d’une plaque amiantée est proscrit.

Toit plat : le lestage plutôt que la traversée

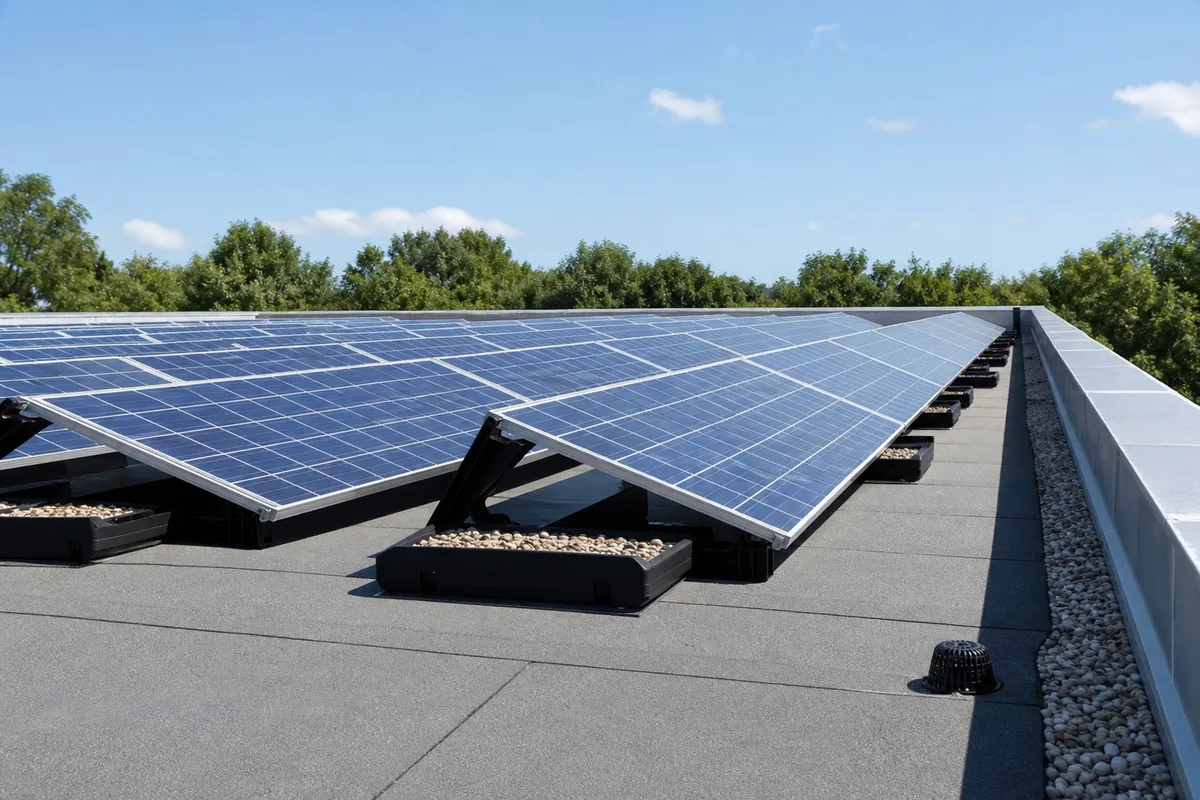

Sur toiture-terrasse, la logique s’inverse. Percer une étanchéité conforme au NF DTU 43.1 revient à créer autant de points faibles que de fixations, donc les plots lestés dominent : des bacs ou des embases posés sur semelles de répartition, chargés de graviers ou de dalles, qui résistent au soulèvement par leur seul poids. Deux conditions non négociables. La semelle doit protéger la membrane du poinçonnement, et le système retenu doit être référencé par le fabricant de l’étanchéité, faute de quoi la garantie du complexe tombe. La création par Qualibat de la qualification 3293, dédiée aux toitures-terrasses avec systèmes d’intégration de modules photovoltaïques et portée avec la Chambre syndicale française de l’étanchéité, traduit ce besoin d’encadrement.

La traversée est le vrai point de sinistre

L’Agence qualité construction a fait analyser par Saretec 195 rapports d’expertise portant sur des installations photovoltaïques mises en œuvre entre 2008 et 2012, dans une étude publiée en octobre 2013. Les désordres relevés sur les systèmes en surimposition tiennent en grande partie aux compléments d’étanchéité entre les fixations de l’ossature et l’élément de couverture : joints absents, joints écrasés par un serrage excessif, relevés mal formés. Le module n’est presque jamais en cause. La traversée l’est presque toujours.

Reprendre l’étanchéité comme un solin

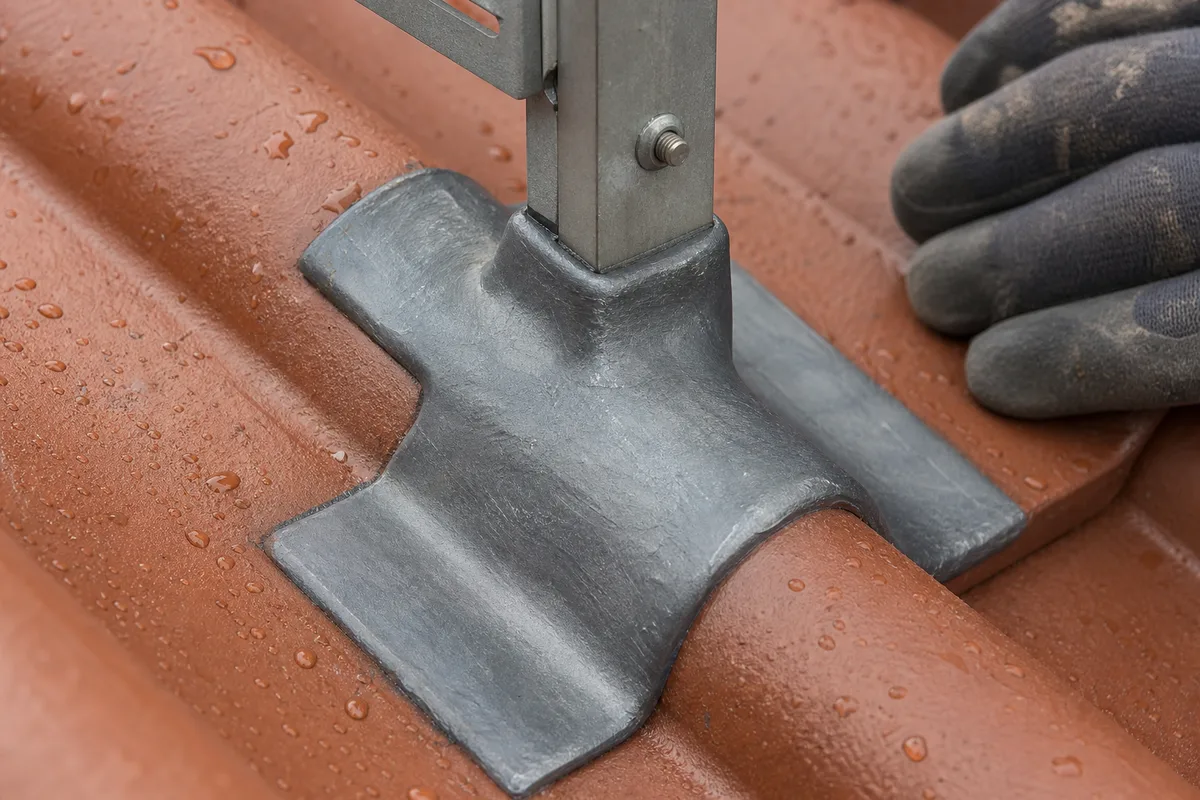

Chaque tige de crochet est un solin miniature. Le traitement suit la même logique que n’importe quel abergement de cheminée : une pièce métallique glissée sous l’élément amont, débordant sur l’élément aval, qui renvoie l’eau vers la ligne d’écoulement. Une bavette d’étanchéité en plomb ou en aluminium plissé se forme à la main autour de la tige. Le mastic seul ne tient pas dix ans aux ultraviolets et à la dilatation.

Corrosion : la compatibilité des métaux se vérifie

Une toiture met en contact permanent, sous l’eau de pluie, des alliages de potentiels différents. Le NF DTU 40.41 interdit explicitement plusieurs associations, à commencer par le contact direct entre zinc et cuivre, laiton ou bronze, et proscrit tout ruissellement d’un métal noble vers un métal moins noble. La corrosion galvanique se déclenche en quelques saisons. Les rails et pinces étant presque toujours en aluminium, la vigilance porte sur les cuivres situés en aval et sur les fixations, à choisir en acier inoxydable. Notre guide de la toiture en zinc précise ces incompatibilités et l’ordre de disposition des métaux sur un rampant.

Décennale du couvreur, décennale de l’installateur

Deux entreprises interviennent souvent sur la même toiture, et le partage des responsabilités se lit sur les attestations, pas sur les intentions. La garantie décennale découle de l’article 1792 du Code civil et couvre dix ans les désordres qui compromettent la solidité de l’ouvrage ou le rendent impropre à sa destination. Une infiltration par un passage de crochet coche cette case sans discussion.

Le piège se situe dans la liste des activités déclarées. Beaucoup de contrats couverture excluent explicitement l’installation de panneaux photovoltaïques, et beaucoup de contrats d’installateur électricien ne mentionnent pas la couverture. Un lot réalisé hors périmètre déclaré laisse le maître d’ouvrage sans recours utile, contrat en règle ou non. Notre dossier sur la garantie décennale du couvreur explique comment lire une attestation ligne par ligne.

Second point de vigilance : la frontière entre technique courante et technique non courante. Un procédé encadré par un NF DTU ou couvert par un Avis technique reste dans le domaine courant. Un système intégré à la couverture sans référentiel, ou posé sous la pente minimale du DTU, bascule en technique non courante et suppose une déclaration préalable à l’assureur, sous peine de refus de garantie.

Les points de contrôle après la pose

Le jour de la réception, avant de signer le procès-verbal, faites vérifier devant vous quatre éléments :

• le serrage effectif de chaque pince de bridage et de chaque tirefond ;
• la présence d’un complément d’étanchéité à chaque traversée de couverture ;
• la libre circulation de l’eau sous le champ de modules, sans retenue en amont ;
• la lame d’air de ventilation en sous-face, qui conditionne le rendement autant que la tenue du bois.

L’Agence qualité construction range ensuite le contrôle du serrage des fixations, la thermographie des boîtiers de jonction et la vérification des voies d’évacuation d’eau parmi les opérations de maintenance à confier à un professionnel, à une fréquence liée à la taille de l’installation et à l’agressivité du site. Marcher sur les modules est à éviter impérativement. Côté urbanisme, l’installation modifie l’aspect extérieur du bâtiment et relève de l’article R421-17 du Code de l’urbanisme : déclaration préalable en mairie, instruite en un mois, deux mois en abords de monument historique ou en site protégé. Notre synthèse de la réglementation des travaux de toiture replace cette formalité dans l’ensemble des autorisations.

Prochaine étape concrète : remontez dans le comble après le premier hiver, lampe en main, et inspectez la sous-face au droit de chaque crochet. Une auréole naissante se reprend en une demi-journée. La même auréole découverte trois ans plus tard, c’est un chevron à remplacer et un champ de modules à déposer.
